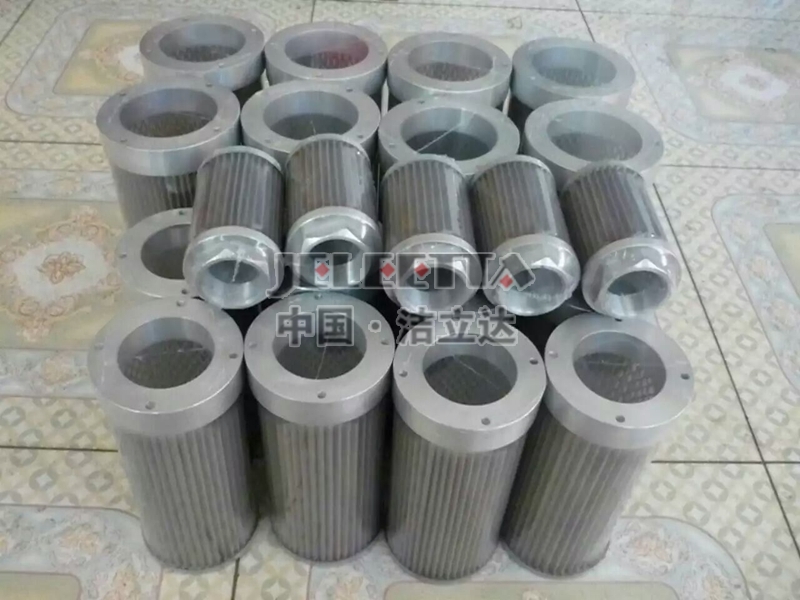

黎明滤液压油芯

【产品类别】:滤芯国产化

【产品简述】:LEEMIN黎明液压滤芯系列标准:  1产品概述  在液压系统中,黎明液压油滤芯主要用于滤除工作介质...

【公司宗旨】:净化环境、服务客户、追求卓越、诚信经营!

13782593671,18568722950

详细说明:

LEEMIN黎明液压滤芯系列标准:

1产品概述

在液压系统中,黎明液压油滤芯主要用于滤除工作介质中的固体颗粒及胶状物质,有效控制工作介质的污染度。黎明液压油滤芯广泛应用于石油、化工、冶金、航空、电子、电力、制药、环保、原子能、核工业、天然气、耐火材料、消防设备等领域的净化。根据在液压系统中的安装位置,黎明液压油滤芯分为吸油管路滤芯、压力管路滤芯和回油管路滤芯。

吸油管路滤芯:吸油管路(油箱——液压泵进口)或直接在油箱内安装吸油滤芯是对液压泵进行保护的必要措施,其精度一般为100~180μm,视泵的自吸能力不同进行确定,流阻过大导致液压泵气蚀。

压力管路滤芯:压力管路油滤芯,不仅是保护其下游的元件,作为保证系统油液污染度的主要油滤,通过自身对油液的高效净化,对液压泵也起到很好的保护作用,过滤精度为5—10μm,过滤器受的压力大,振动也很利害,压力管路油滤芯的许可压差,根据不同压力级别,范围在0.3~0.7MPa。作为地面设备用压力管路油滤,综合考虑成本、安装空间,能大则大。

回油管路滤芯:各类元件在工作过程中所产生的磨粒等各种污物可以通过设置回油管路油滤而被拦截,避免再次回到油箱、再次被液压泵吸入.回油管路油滤的许可压差,根据不同压力级别,范围在0.3~0.5MPa。精度根据油液污染度要求具体确定。回油管路油滤的设置所要考虑的因素要更多些,其中一个重要因素是液压冲击,尤其是上游有液压缸和比例阀的情况下,在高压下液压缸的换向和比例阀的突然掉电,都会产生很大的瞬间流量冲击,对油滤的滤芯会造成很大的伤害,在设计选用回油管路油滤时要有充分的认识,在结构上予以加强。

2应用范围

冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。

石化:炼油、化工生产过程中的产品及中间产品的分离及回收,液体净化、磁带、光盘及摄影胶片在制造中的净化,油田注井水及天然气除颗粒过滤。

3性能参数

过滤材料:采用优质的玻璃纤维滤材

过滤精度:从1、3、6、12、25……μm过滤比:X≧100

结构强度:1.0Mpa,2.0Mpa,16.0Mpa,21.0Mpa

使用范围:用于液压、润滑系统的压油过滤,用以滤除系统中污染物,保证系统的正常运行

测试标准:

滤抗破裂性验证按ISO2941

滤芯结构完整性按ISO2943

滤芯相容性验证按ISO2943

过滤器过滤特性按ISO4572

过滤器压差特性按ISO3968

流量—压差特性试验按ISO3968

试验用油的粘度

4产品型号

自封式磁性吸油过滤器滤芯型号:FX-510X*FX-515X*FX-520X*

(*分别代表80,100,180)

ZL12-122自封式磁性吸油过滤器滤芯型号:ZL12X-122/*ZL12BX-122/*

(*分别代表10,25,80)

QYL型回油过滤器滤芯型号:QYLX-63×*Q2QYLX-100×*Q2QYLX-160×*Q2QYLX-250×*Q2QYLX-400×*Q2

(*分别代表3,5,10,20,30)

GU-H系列自封式压力管路过滤器滤芯型号:GX-10×*GX-25×*GX-40×*GX-63×*GX-100×*GX-160×*GX-250x*GX-400×*GX-630×*

(*分别代表3,5,10,20,30,40)

ISV系列管路吸油过滤器滤芯型号:IX-40×*IX-63×*IX-100×*IX-160×*IX-250×*IX-400×*IX-630×*IX-800×*IX-1000×*

(*分别代表80,100,180)

ZU-A,QU-A,WU-A系列回油过滤器滤芯型号:TZX2-10×*TZX2-25×*TZX2-40×*TZX2-63×*TZX2-100×*TZX2-160×*TZX2-250×*TZX2-400×*TZX2-630×*TZX2-800×*TZX2-1000×*

(*分别代表1,3,5,10,20,30)

XU-A系列回油过滤器滤芯型号:TXX-25×*TXX-40×*TXX-63×*TXX-100×*TXX-160X*TXX-250×*TXX-400×*TXX-630×*

(*分别代表30,50)

GP系列磁性回油过滤器滤芯型号:GP300×*Q2GP400×*Q2GP500×*Q2GP600×*Q2

(*分别代表3,5,10,20,30)

WY系列磁性回油过滤器滤芯型号:WY300×*Q2WY400×*Q2WY500×*Q2WY600×*Q2WY700×*Q2WY800×*Q2

(*分别代表3,5,10,20,30)

TF系列箱外自封式吸油过滤器滤芯型号:TFX-25×*TFX-40×*TFX-63×*TFX-100×*TFX-160×*TFX-250×*TFX-400×*TFX-630×*TFX-800×*TFX-1000×*TFX-1300×*

(*分别代表80,100,180)

TFB系列吸油过滤器滤芯型号:TFBX-45×*TFBX-70×*

(*分别代表10,20,30,80)

XNL系列箱内回油过滤器滤芯型号:NLX-25×*NLX-40×*NLX-63×*NLX-100×*NLX-160×NLX-250×*NLX-400×*NLX-630×*NLX-800×*NLX-1000×*

(*分别代表3,5,10,20,30)

旋装式管路过滤器滤芯型号:SPX-06×10,SPX-06X25,SPX-08×10、SPX-08×25、SPX-10×10、SPX-10×25、SPAX-10×10

SRFA系列双筒微型直回式回油过滤器滤芯型号:SFAX-25×*SFAX-40×*SFAX-63×*SFAX-100×*SFAX-160×*SFAX-250×*SFAX-400×*SFAX-630×*SFAX-800×*

(*分别代表1,3,5,10,20,30)

SRFB系列双筒直回式回油过滤器滤芯型号:SFBX-25×*SFBX-40×*SFBX-63×*SFBX-100×*SFBX-160×*SFBX-250×*SFBX-400×*SFBX-630×*SFBX-800×*SFBX-1000×*SFBX-1300×*

(*分别代表1,3,5,10,20,30)

SRLF系列双筒回油管路过滤器滤芯型号:SFX-60×*SFX-110×*SFX-160×*SFX-240×*SFX-330×*SFX-500×*SFX-660×*SFX-850×*SFX-950×*SFX-1300×*

(*分别代表1,3,5,10,20,30,40)

SZU-A,SQU-A,SWU-A,SXU-A系列双筒回油过滤器滤芯型号:STZX2-25×*STZX2-40×*STZX2-63×*STZX2-100×*STZX2-160×*STZX2-250×*STZX2-400×*

(*分别代表1,3,5,10,20,30,40)

SXU-A系列双筒回油过滤器滤芯型号:STXX-25×*STXX-40×*STXX-63×*STXX-100×*STXX-160×*STXX-250×*STXX-400×*

(*分别代表30,50)

SGF系列双筒高压过滤器滤芯型号:PLFX-30×*

(*分别代表3,5,10,20)

ZU-H,QU-H系列压力管路过滤器滤芯型号:HX-40×*HX-40×*QHX-40×*WHX-10×*HX-10×*QHX-10×*WHX-25×*HX-25×*QHX-25×*WHX-63×*HX-63×*QHX-63×*WHX-100×*HX-100×*QHX-100×*WHX-160×*HX-160×*QHX-160×*WHX-250×*HX-250×*QHX-250×*WHX-400×*HX-400×*QHX-400×*WHX-630×*HX-630×*QHX-630×*WHX-800×*HX-800×*QHX-800×*WHBX-10×*HBX-25×*HBX-40×*HBX-63×*HBX-110×*HBX-160×*HBX-250×*HBX-400×*HBX-630×*HDX-10×*HDX-25×*HDX-40×*HDX-63×*HDX-100×*HDX-160×*HDX-250×*HDX-400×*HDX-630×*

(*分别代表1,3,5,10,20,30,40)

XU-A系列回油过滤器滤芯型号:TXX-25×*TXX-40×*TXX-63×*TXX-100×*TXX-160X*TXX-250×*TXX-400×*TXX-630×*

(*分别代表30,50)

RFA系列微型直回式回油过滤器滤芯型号:FAX-25×*FAX-40×*FAX-63×*FAX-160×*FAX-250×*FAX-400×*FAX-630×*FAX-800×*FAX-1000×*

(*分别代表1,3,5,10,20,30)

RFB系列直回自封式磁性回油过滤器滤芯型号:FBX-25×*FBX-40×*FBX-63×*FBX-100×*FBX-160×*FBX-250×*FBX-400×*FBX-630×*FBX-800×*FBX-1000×*FBX-1300×*

(*分别代表1,3,5,10,20,30)
